Agregat prądotwórczy może uruchomić się pomyślnie podczas rutynowej inspekcji, ale nie musi to oznaczać, że jest w stanie dostarczyć swoją moc znamionową w przypadku wystąpienia awarii.Testowanie generatora za pomocą rezystancyjnego banku obciążenia weryfikuje, czy generator może pracować pod kontrolowanym obciążeniem elektrycznym, utrzymywać stabilne parametry wyjściowe i działać niezawodnie w wymagających warunkach.

Niniejszy przewodnik wyjaśnia procedurę testowania generatora z użyciem banku obciążenia, począwszy od przygotowania przed testem i przyłożenia obciążenia, aż po monitorowanie wydajności i sporządzenie końcowego raportu. Obejmuje on również powszechne błędy testowe oraz kluczowe czynniki, które należy wziąć pod uwagę przy wyborze odpowiedniego banku obciążenia dla systemów zasilania rezerwowego, obiektów przemysłowych i centrów danych.

Czym jest testowanie generatora za pomocą banku obciążenia?

Testowanie generatora za pomocą banku obciążenia to procedura polegająca na podłączeniu kontrolowanego obciążenia elektrycznego do generatora w celu oceny jego wydajności operacyjnej. Bank obciążenia symuluje zapotrzebowanie, jakie sprzęt elektryczny zazwyczaj generowałby dla generatora, co pozwala technikom przetestować źródło zasilania bez polegania wyłącznie na rzeczywistym obciążeniu obiektu.

Podczas testów technicy mogą monitorować napięcie wyjściowe, częstotliwość, prąd, moc czynną oraz inne parametry robocze. W zależności od sprzętu i celów testu mogą oni również ocenić temperaturę silnika, ciśnienie oleju, zużycie paliwa, warunki spalin oraz reakcję generatora na zmiany obciążenia.

W przypadku rezerwowych generatorów diesla testowanie za pomocą banku obciążenia jest szczególnie przydatne, ponieważ jednostki te mogą spędzać długie okresy czasu pracując przy niewielkim obciążeniu lub pozostając w stanie bezczynności. Kontrolowany test pomaga zidentyfikować problemy z wydajnością, które mogą nie pojawić się podczas prostej inspekcji rozruchowej.

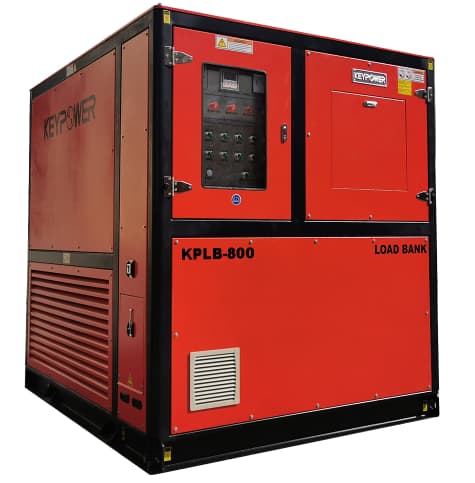

KEYPOWER zapewnia rezystancyjne rozwiązania w zakresie banków obciążenia do testowania generatorów. Odpowiednia konfiguracja zależy od parametrów znamionowych generatora, charakterystyki elektrycznej, środowiska pracy oraz wymaganych warunków testowych.

Dlaczego testowanie za pomocą banku obciążenia jest ważne dla generatorów?

Testowanie za pomocą banku obciążenia pomaga ustalić, czy generator może pracować w określonych warunkach eksploatacyjnych, zamiast jedynie potwierdzać, że się uruchamia. Do jego głównych zalet należą:

• Weryfikacja wydajności: Potwierdza, czy generator może dostarczyć określone obciążenie elektryczne w granicach swoich możliwości operacyjnych.
• Stabilność napięcia i częstotliwości: Ocenia, jak generator reaguje na wzrost lub spadek zapotrzebowania na energię elektryczną.
• Ocena wydajności silnika: Pomaga ujawnić problemy z chłodzeniem, podawaniem paliwa, spalaniem i inne problemy eksploatacyjne pod obciążeniem.
• Ocena pracy przy niskim obciążeniu: Pomaga zidentyfikować problemy związane z długotrwałą pracą przy lekkim obciążeniu, w tym zjawisko tzw. mokrego spalania (wet stacking) w odpowiednich silnikach diesla.
• Planowanie konserwacji: Dostarcza zarejestrowane dane operacyjne, które technicy mogą porównać ze specyfikacjami producenta i wcześniejszymi wynikami testów.

W przypadku obiektów krytycznych, takich jak szpitale, zakłady przemysłowe i centra danych, informacje te wspierają planowanie konserwacji i pomagają zmniejszyć ryzyko nieoczekiwanej awarii zasilania. Firma KEYPOWER omawia również testowanie generatorów w swoich rozwiązaniach zasilania dla centrów danych, gdzie niezawodność zasilania awaryjnego jest szczególnie ważna.

Procedura testowania generatora za pomocą banku obciążenia

Dokładna sekwencja testowa zależy od instrukcji producenta generatora, obowiązujących norm, konstrukcji banku obciążenia oraz wymagań dotyczących odbioru lub konserwacji. Poniższa procedura stanowi ogólne ramy dla planowanego testowania.

Przygotowanie generatora i sprzętu pomiarowego

Przed podłączeniem obciążenia należy zapoznać się z tabliczką znamionową generatora, mocą znamionową, napięciem, częstotliwością, konfiguracją faz oraz dozwolonymi warunkami pracy. Należy potwierdzić, czy test ma na celu weryfikację wydajności rezerwowej, pracy ciągłej, wymagań odbiorowych czy stanu konserwacji.

Sprawdzić generator, bank obciążenia, kable, złącza, urządzenia zabezpieczające i układy uziemienia. Sprawdzić płyny silnikowe, układ chłodzenia, dopływ paliwa i akumulator rozruchowy zgodnie z instrukcjami producenta.

Sprawdzić, czy znamionowa wydajność i konfiguracja elektryczna banku obciążenia są odpowiednie dla generatora. Miejsce przeprowadzenia testu musi również zapewniać odpowiednią wentylację, bezpieczny odpływ spalin, wystarczający przepływ powietrza chłodzącego oraz kontrolowany dostęp dla personelu.

Przed podłączeniem sprzętu należy odizolować odpowiednie obwody elektryczne oraz postępować zgodnie z zatwierdzonymi procedurami blokowania/oznakowania (lockout/tagout) i bezpieczeństwa elektrycznego. Połączenia i operacje przełączeniowe muszą być wykonywane przez wykwalifikowany personel przy użyciu instrukcji producenta sprzętu.

Uruchomienie generatora i zarejestrowanie odczytów bazowych

Uruchomić generator zgodnie z procedurą obsługi producenta i poczekać, aż osiągnie on określone warunki pracy. Przed podłączeniem znacznego obciążenia należy zarejestrować początkowe napięcie, częstotliwość, temperaturę silnika, ciśnienie oleju oraz wszelkie inne wymagane pomiary bazowe.

Potwierdzić, że generator działa normalnie i że nie występują żadne aktywne alarmy, nienormalne wibracje, nietypowy stan spalin ani wycieki płynów. W przypadku wykrycia nieprawidłowości należy ją zbadać przed kontynuowaniem pracy.

Pomiary bazowe stanowią punkt odniesienia do oceny zmian podczas kolejnych kroków obciążenia. Są one również przydatne przy porównywaniu wyników testów w czasie.

Podłączenie banku obciążenia i stopniowe nakładanie obciążenia

Po zakończeniu wstępnych kontroli należy podłączyć bank obciążenia, stosując zatwierdzoną procedurę podłączenia elektrycznego. Przed podłączeniem obciążenia należy potwierdzić konfigurację okablowania, sekwencję faz (jeśli dotyczy), napięcie znamionowe oraz ustawienia zabezpieczeń.

Typowa ilustracyjna sekwencja testowa wykorzystuje kroki obciążenia wynoszące 25%, 50%, 75% i 100% znamionowej mocy czynnej generatora. Procenty te są przykładami, a nie uniwersalnymi wymaganiami. Rzeczywista sekwencja, czas trwania na każdym kroku oraz maksymalne obciążenie testowe muszą być zgodne z instrukcjami producenta generatora oraz zatwierdzonym planem testu.

Na każdym kroku pozwól generatorowi stabilizować się przez okres zdefiniowany w planie testu. Zarejestruj rzeczywiste obciążenie, napięcie, częstotliwość, prąd i odpowiednie parametry silnika przed dalszym zwiększaniem obciążenia.

Nie stosuj automatycznie przeciążenia 110%. Testowanie przeciążenia powinno być przeprowadzane tylko wtedy, gdy generator i rezystor obciążeniowy są wyraźnie przystosowane do wymaganych warunków, a odpowiednia procedura na to pozwala.

W przypadku systemów o większej wydajności kluczowy jest wybór rezystora obciążeniowego o odpowiednich parametrach mocy i możliwościach sterowania. Zapoznaj się z ofertą KEYPOWER dotyczącą opcji testowania rezystora obciążeniowego 800 kW, aby przejrzeć przykład dostępnego zakresu wydajności.

Monitorowanie wydajności generatora pod obciążeniem

Po zastosowaniu każdego kroku obciążenia monitoruj moc wyjściową i stan pracy silnika przez wymagany okres testowy. Celem nie jest po prostu osiągnięcie docelowego obciążenia, ale weryfikacja, czy generator utrzymuje akceptowalną wydajność podczas pracy z tym obciążeniem.

Ważne pomiary obejmują:

• Napięcie: Sprawdź, czy napięcie wyjściowe pozostaje w określonym zakresie roboczym.
• Częstotliwość: Obserwuj stabilność częstotliwości i powrót do normy po zmianach obciążenia.
• Moc czynna i aktualna: Potwierdź rzeczywiste obciążenie i w stosownych przypadkach sprawdź występowanie niezbalansowania faz.
• Współczynnik mocy: Zarejestruj zmierzoną wartość, jeśli jest to wymagane przez plan testu.
• Parametry silnika: Monitoruj temperaturę, ciśnienie oleju, wydajność chłodzenia oraz zużycie paliwa w odpowiednim zakresie.
• Alarmi i stany nieprawidłowe: Zarejestruj wszelkie ostrzeżenia, wyłączenia, nietypowe dźwięki, wibracje, dym lub wycieki.

Limity akceptacji powinny wynikać ze specyfikacji generatora, właściwej normy testowej oraz wymagań dotyczących uruchomienia lub konserwacji. Nie ma jednego uniwersalnego odchylenia napięcia lub progu temperatury, które byłyby odpowiednie dla każdego modelu generatora.

Zmniejsz obciążenie i przeprowadź bezpieczne wyłączenie

Po zakończeniu planowanego testu zmniejsz obciążenie w kolejności określonej w procedurze testowej. Odłącz rezystor obciążenia (load bank), korzystając z zatwierdzonej metody przełączania, i pozwól generatorowi ostygnąć lub pracować bez obciążenia, jeśli wymaga tego producent.

Postępuj zgodnie z zalecaną procedurą wyłączania, odizoluj sprzęt i upewnij się, że wszystkie komponenty są bezpieczne do sprawdzenia. Nie odłączaj kabli ani nie otwieraj obudów elektrycznych pod napięciem.

Po bezpiecznym wyłączeniu systemu sprawdź połączenia, kable, drogi wentylacyjne i sprzęt pod kątem oznak przegrzania lub uszkodzenia. Wszelkie nieprawidłowe ustalenia należy udokumentować i rozwiązać przed ponownym oddaniem generatora do eksploatacji.

Jak oceniać wyniki testu obciążeniowego generatora

Przydatny raport z testu obciążeniowego powinien pokazywać, jak generator zachowywał się na każdym poziomie obciążenia oraz czy zmierzone wartości spełniały obowiązujące kryteria akceptacji.

Jeśli pomiar wykracza poza określony limit, należy przeanalizować zarejestrowane dane i zbadać przyczynę przed ogłoszeniem sukcesu testu. Potencjalne problemy mogą dotyczyć regulatora napięcia, układu sterowania prędkością obrotową silnika, układu chłodzenia, zasilania paliwem, połączeń elektrycznych lub konfiguracji obciążenia generatora.

Udany test powinien być poparty udokumentowanymi pomiarami oraz wyraźnym porównaniem z odpowiednimi kryteriami akceptacji. Samo osiągnięcie 100% obciążenia nie dowodzi jeszcze samo w sobie, że każdy aspekt wydajności generatora jest zadowalający.

Jak wybrać odpowiedni rezystor obciążeniowy do testowania agregatów prądotwórczych

Właściwa ławica obciążeniowa zależy od mocy znamionowej generatora, rodzaju symulowanego obciążenia elektrycznego, czasu trwania testu oraz warunków na miejscu.

• Moc znamionowa: Wybierz wystarczającą wydajność dla planowanego testu, uwzględniając wszelki dodatkowy zapas wymagany przez zatwierdzoną procedurę.
• Charakterystyka obciążenia: Rezystancyjna ławica obciążeniowa nadaje się do testowania wyjściowej mocy czynnej. Konfiguracja indukcyjna lub połączona rezystancyjno-indukcyjna może być konieczna, gdy należy również ocenić moc bierną i współczynnik mocy.
• Napięcie i częstotliwość: Dopasuj ławicę obciążeniową do parametrów elektrycznych i konfiguracji generatora.
• Cykl pracy: Upewnij się, że sprzęt może obsłużyć zamierzony czas trwania testu i wymagania dotyczące chłodzenia.
• Sterowanie i monitorowanie:Weź pod uwagę obsługę ręczną lub zdalną, funkcje pomiarowe, rejestrację danych oraz wymagania dotyczące raportowania.
• Środowisko instalacji:Oceń przepływ powietrza, odprowadzanie ciepła, hałas, transport, dostępną przestrzeń oraz dostęp do konserwacji.

KEYPOWER oferuje rezystancyjne banki obciążenia oraz rozwiązania z induktancyjnymi bankami obciążenia dla różnych wymagań testowych. Ostatecznego wyboru należy dokonać na podstawie wymaganych warunków testowych, a nie samego znamionowego poziomu mocy.

Częste błędy, których należy unikać podczas testów z bankiem obciążenia

Nawet przy dostępie do odpowiedniego sprzętu, słabe planowanie testów może prowadzić do nieuzyskujących wiarygodności wyników lub stwarzać ryzyko dla bezpieczeństwa, którego można uniknąć.

• Wybór banku obciążenia o zbyt małej mocy: Sprzęt może nie być w stanie osiągnąć wymaganego obciążenia testowego.
• Ignorowanie planu testu: Niezaplanowane kroki obciążenia lub czasy trwania testów mogą utrudnić porównanie lub walidację wyników.
• Rejestrowanie zbyt małej ilości danych: Pomiary wykonywane tylko na początku i końcu mogą pominąć niestabilność podczas pośrednich zmian obciążenia.
• Pominięcie wentylacji: Ograniczony przepływ powietrza może spowodować przegrzanie lub niebezpieczne warunki pracy.
• Stosowanie uniwersalnych limitów akceptacji: Zastosowanie tych samych limitów do każdego generatora może prowadzić do błędnych decyzji o zaliczeniu lub niezaliczeniu testu.
• Pominięcie ostatecznej inspekcji: Luźne połączenia, przegrzanie i inne problemy mogą pozostać niezauważone bez kontroli po przeprowadzeniu testu.

Spójna procedura, wykwalifikowany personel, odpowiedni sprzęt i kompletny raport z testów pomagają uczynić testowanie generatorów za pomocą rezystancyjnych sztucznych obciążeń bardziej niezawodnym i powtarzalnym.

Często zadawane pytania dotyczące testowania generatorów za pomocą sztucznych obciążeń

Jak często generator powinien być poddawany testom obciążeniowym z użyciem sztucznego obciążenia?

Częstotliwość testów zależy od zaleceń producenta generatora, obowiązujących przepisów, warunków eksploatacji oraz planu konserwacji obiektu. Krytyczne systemy zasilania rezerwowego mogą mieć określone harmonogramy inspekcji i testów. Należy postępować zgodnie z wymaganiami dotyczącymi danej instalacji, zamiast zakładać, że jeden interwał jest odpowiedni dla każdego generatora.

Jakie procentowe obciążenia są powszechnie stosowane podczas testowania generatorów?

Powszechną sekwencją ilustracyjną jest obciążenie wynoszące 25%, 50%, 75% i 100% znamionowej mocy czynnej. Rzeczywiste stopnie obciążenia i czasy trzymania zależą od celu testu, specyfikacji generatora, obowiązujących norm i zatwierdzonej procedury.

Jak długo powinien trwać test generatora z użyciem sztucznego obciążenia?

Nie ma uniwersalnego czasu trwania testu. Wymagany czas zależy od mocy znamionowej generatora, celu testu, obciążenia roboczego, wymagań dotyczących stabilizacji termicznej i obowiązujących kryteriów akceptacji. Należy postępować zgodnie z instrukcjami producenta i zatwierdzonym planem testów.

Czy rezystancyjne sztuczne obciążenie może przetestować generator diesla?

Tak. Odpowiednio dobrana rezystancyjna sztuczne obciążenie może przyłożyć kontrolowane czynne obciążenie elektryczne do generatora diesla. Może to pomóc w zweryfikowaniu mocy czynnej oraz w ocenie zachowania napięcia, częstotliwości i silnika pod obciążeniem. Dodatkowy sprzęt lub zestaw połączonych sztucznych obciążeń może być wymagany, gdy należy również przetestować wydajność mocy biernej.

Co powinno znaleźć się w raporcie z testu generatora przy użyciu sztucznego obciążenia?

Raport powinien identyfikować generator i sztuczne obciążenie, rejestrować warunki testu i stopnie obciążenia, dokumentować napięcie, częstotliwość, prąd, moc, odpowiednie odczyty silnika oraz wszelkie alarmy lub nietypowe obserwacje, a także porównywać wyniki z obowiązującymi kryteriami akceptacji. Raport powinien również rejestrować ostateczny wynik testu i wszelkie zalecane działania korygujące.

Popraw niezawodność generatora dzięki odpowiedniemu sprzętowi testowemu

Dobrze zaplanowana procedura testowania generatora przy użyciu sztucznego obciążenia pomaga zweryfikować moc wyjściową, ocenić stabilność pracy i zidentyfikować potencjalne problemy, zanim generator zostanie wezwany do obsługi obciążeń krytycznych. Najbardziej niezawodne wyniki pochodzą z odpowiedniego sprzętu, kontrolowanego przyłożenia obciążenia, dokładnych pomiarów i jasno zdefiniowanych kryteriów akceptacji.

Dla producentów generatorów, zespołów konserwacyjnych, wykonawców i operatorów obiektów wybór odpowiedniego sztucznego obciążenia jest ważną częścią tego procesu. Zapoznaj się z KEYPOWER power equipment solutions lub skontaktuj się z zespołem, aby omówić wydajność sztucznego obciążenia, konfigurację elektryczną i wymagania dotyczące testowania dla Twojego zastosowania.
