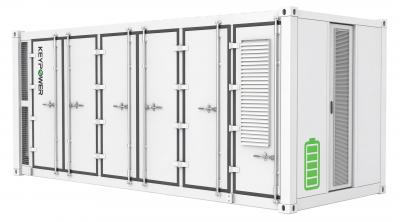

KPES-125/261L Szafa ESS typu „wszystko w jednym”

Ogólne Maks. sprawność cyklu pracy 89% Żywotność cykliczna ≥8000 cykli Komunikacja Modbus TCP/IP System przeciwpożarowy System aerozolowy + system zraszaczy wodnych Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + wymuszone chłodzenie powietrzem Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa korozyjności atmosfery C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Hałas ≤80 dB Wysokość n.p.m. 3000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 6058 x 2438 x 2591 mm Waga 28t Bezpieczeństwo / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Kodeks sieciowy EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Strona AC   Znamionowa moc wyjściowa 1000 kW Znamionowe napięcie AC 400 V Zakres napięcia AC ±15% Typ sieci 3W+N+PE Częstotliwość znamionowa 50 Hz / 60 Hz Współczynnik mocy 0.99 / -1 ~ +1 THDi ≤3% Współczynnik DC Strona DC   Typ ogniwa LFP / 314 Ah Konfiguracja pakietu 48.2 kWh / 1P48S Konfiguracja systemu 2170 kWh / 9P240S Znamionowe napięcie DC 768 V Zakres napięcia DC 672 ~ 864 V Maks. szybkość ładowania/rozładowania 0.5P Maks. głębokość rozładowania 100% (25 ± 2 ℃) ​

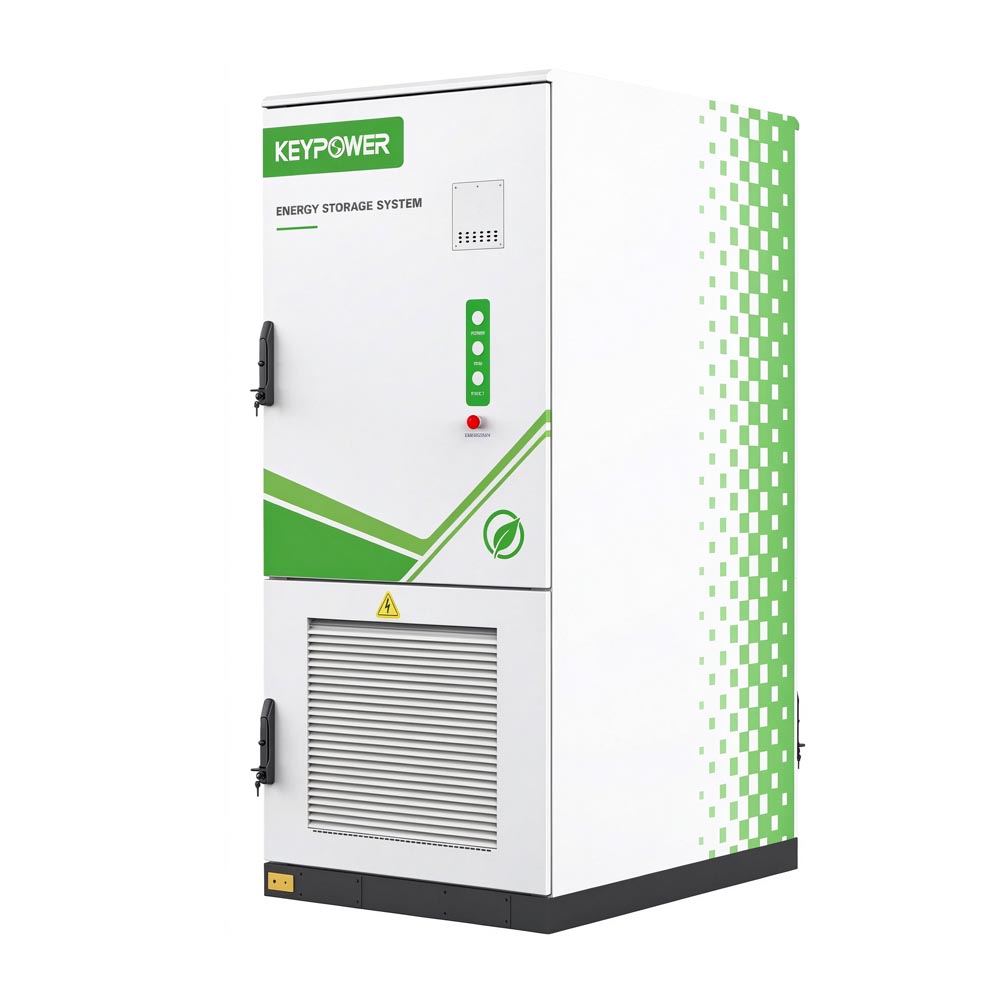

Ogólne Wydajność ≥90% Szybkość ładowania/rozładowania 0.5P maks. DoD 95% (25±2℃) Żywotność cykliczna ≥8000 cykli Stopień ochrony IP55 Chłodzenie Wymuszone chłodzenie powietrzem Temperatura pracy -25~55℃ Wilgotność 0~95% RH, bez kondensacji Wysokość ≤2000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 8000 x 1200 x 2100 mm Waga 1.2t Bezpieczeństwo / EMC Aerozol Łączność Ethernet/RS485 Zgodność UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Kodeks sieciowy G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Wyjście AC   Moc znamionowa 30 kW                         40 kW                         50 kW Moc maks. 30 kVA                        40 kVA                        50 kVA Napięcie znamionowe 400Vac / 3P+N+PE Częstotliwość znamionowa 50Hz / 60Hz THDi Współczynnik DC Współczynnik mocy 0.8 wyprzedzający ~ 0.8 opóźniający Wejście PV   Maks. zalecana moc wejściowa 60 kW                          80 kW                          100 kW            Napięcie PV 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Maks. prąd wejściowy 40A×3                          40A×4                          40A×4     Wejście akumulatora   Typ ogniwa LFP / 314 Ah System akumulatorowy 1P120S Pojemność znamionowa 120.58 kWh Napięcie znamionowe 384 V Zakres napięcia 336 ~ 432 V ​

Pozycja Typ ogniwa LFP 314 Ah Konfiguracja pakietu 104,5 kWh / 1P104S Konfiguracja systemu 5,015 MWh / 12P416S Znamionowe napięcie stałe 1331,2 V Zakres napięcia stałego 1165 ~ 1498 V Maks. szybkość ładowania/rozładowania 0,5P Maks. głębokość rozładowania 100% 25 ±2 ℃ Żywotność cykliczna ≥8000 cykli System przeciwpożarowy System aerozolowy + system zraszaczy wodnych Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + chłodzenie wymuszonym obiegiem powietrza Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa antykorozyjna C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Wysokość n.p.m. 3000 m Wymiary (szer.×gł.×wys.) 6058×2438×2896 mm Waga 41,8 t Bezpieczeństwo/EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

SPECYFIKACJE ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 60Hz   Model: KPX-C1594P   Moc znamionowa podstawowa (kW/kVA): 1275/1594   Moc rezerwowa (kW/kVA): 1400/1750   Zużycie paliwa przy 100% (L/H): 345     SILNIK:   Zasilany przez:Cummins   Model silnika: QSK50-G3     ALTERNATOR:   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Klasa ochrony: IP23​

SPECYFIKACJA ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 60 Hz   Model: KPX-SN600P   Moc podstawowa (kW/kVA): 480/600   Moc rezerwowa (kW/kVA): 528/660   Zużycie paliwa przy 100% (L/H): 127,4     SILNIK:   Zasilany przez:Scania   Model silnika: DC16 093A 02-53     ALTERNATOR:   Typ wzbudnicy: bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJE ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 50Hz   Model: KP-S700P   Moc podstawowa (kW/kVA): 560/700   Moc rezerwowa (kW/kVA): 600/750   Zużycie paliwa przy 100% (L/H): 143.1     SILNIK：   Napędzany przez: SDEC   Model silnika: 6KTAA25-G38     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

Wymiary   Wymiary robocze po rozłożeniu 2900*3300*9000mm Wymiary opakowania 1920*1160*2420mm Pełna wysokość wysunięcia 9m Masa brutto 1200kg Maks. liczba załadowanych jednostek 10 jednostek / 40HQ Silnik   Model silnika KUBOTA（D1105） Prędkość (obr./min) 1500 Liczba cylindrów 3 Charakterystyka silnika 4-suwowy, chłodzony wodą silnik wysokoprężny Układ spalania E-TVS Doładowanie silnika Zasysanie naturalne Alternator   Konfiguracja standardowa SPARKS Częstotliwość (Hz) 50/60 Napięcie znamionowe (V) 220 Izolacja alternatora Klasa H Stopień ochrony alternatora IP67 Maszt i światła   Typ świateł LED Oprawa światła Owalna Strumień świetlny 52000LM*4 Liczba i moc świateł 400W*4 Liczba sekcji masztu 8 Wysuwanie masztu Hydrauliczne Obrót masztu Ręczny, maks. 359° z możliwością blokady Nachylenie światła Elektryczne Przyczepa   Zawieszenie i oś przyczepy z hamulcami Resory piórowe i pojedyncza oś bez hamulca Dyszel Wysuwany i regulowany dyszel z kołem podporowym Nogi stabilizujące i liczba 4 szt. wysuwanych podpór z ręcznie wysuwanymi podnośnikami Rozmiar obręczy kół i opony Obręcz 14" ze standardowymi oponami Adapter holowniczy Adapter kulowy 2" lub 50 mm Światło tylne Tylne światło odblaskowe Maks. prędkość holowania 80km/h Dodatkowe funkcje   Typ zbiornika paliwa Tworzywo sztuczne formowane rotacyjnie Pojemność zbiornika paliwa 110 litrów (28 galonów amerykańskich) Czas pracy przy pełnym zbiorniku paliwa 65 godzin Przewody i elementy elektryczne Standardowe Typ uruchamiania generatora lub sterownik Uruchamianie za pomocą kluczyka Maks. odporność na wiatr przy pełnym wysunięciu 20 m/s Ciśnienie akustyczne 72 dB(A) w odległości 7 metrów Standardowy kolor pomarańczowa lub żółta obudowa, czarne podwozie, ocynkowane maszty, dyszel i nogi stabilizujące ​

SPECYFIKACJE ZESTAWU PRĄDOTWÓRCZEGO   Częstotliwość: 50 Hz   Model: KP-C1250S   Moc podstawowa (kW/kVA): N.A.   Moc awaryjna (kW/kVA): 1000/1250   Zużycie paliwa przy 100% (L/H): 256     SILNIK：   Zasilany przez: Cummins   Model silnika: KTA38-G9     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​
