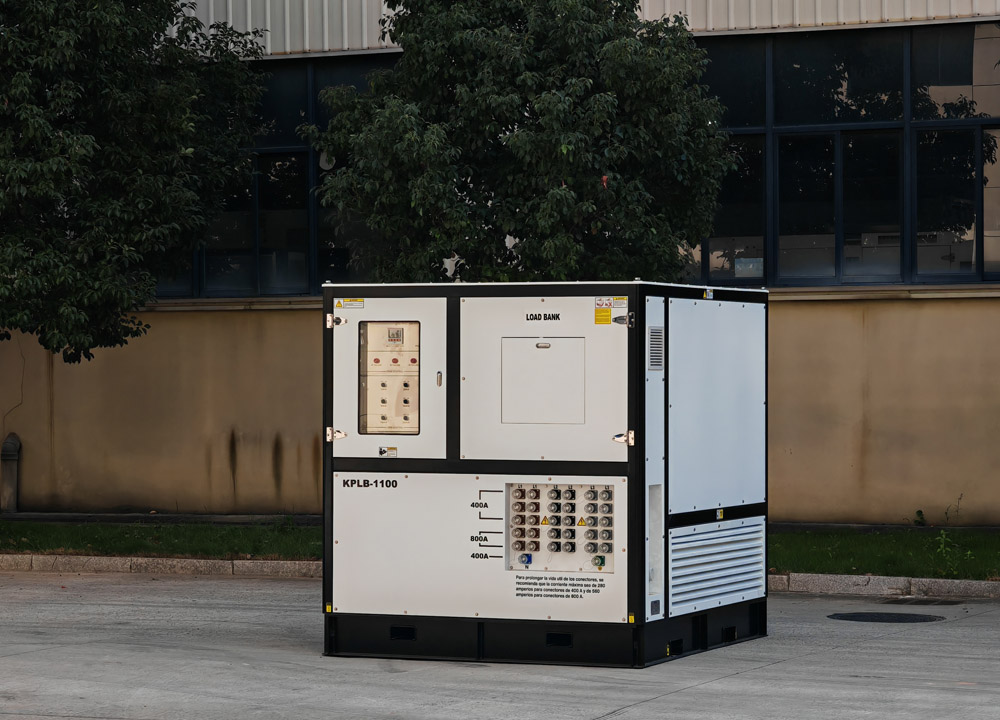

W dziedzinie testowania zasilania i urządzeń zasilających często słyszymy o „sztucznym obciążeniu” (ang. artificial load bank). Wiele osób zastanawia się: dlaczego urządzenie, które zużywa energię elektryczną, nazywane jest „sztucznym obciążeniem”? Czym różni się ono od „rzeczywistych obciążeń”, których używamy na co dzień, takich jak lampy, silniki czy urządzenia gospodarstwa domowego?

W rzeczywistości istotą sztucznego obciążenia nie jest „bezcelowe zużycie energii”, lecz precyzyjna symulacja. Rzeczywiste urządzenia elektryczne pracują w złożonych i zmiennych warunkach. Sztuczne obciążenie, wykorzystujące trzy podstawowe komponenty elektryczne – rezystor (R), cewkę indukcyjną (L) i kondensator (C) – odwzorowuje charakterystykę elektryczną różnych obciążeń, zapewniając „pełną kontrolę warunków pracy” dla zespołów prądotwórczych, systemów UPS, transformatorów, rozdzielnic i innych.

Trzy sztuczne obciążenia RLC pełnią własne role, uzupełniając się nawzajem, aby pokryć zdecydowaną większość scenariuszy obciążenia w systemach elektroenergetycznych. W tym artykule w prosty sposób wyjaśnimy logikę działania, różnice charakterystyczne i praktyczne zastosowania tych trzech podstawowych sztucznych obciążeń, abyś mógł zrozumieć fundamentalną logikę testowania zasilania.

I. Fundament: Czyste obciążenie rezystancyjne – „Stabilny odbiornik energii” systemów zasilania

Obciążenie rezystancyjne jest najbardziej podstawowym i najczęściej stosowanym typem obciążenia w banku obciążeń i jest najbliższe powszechnemu rozumieniu zużycia energii, odpowiadając urządzeniom czysto rezystancyjnym w życiu codziennym, takim jak elektryczne podgrzewacze wody, żarówki i elementy grzejne.

Jego zasada działania jest prosta i bezpośrednia, zgodnie z prawem Joule'a: gdy prąd przepływa przez specjalnie zaprojektowane elementy rezystancyjne, energia elektryczna jest w 100% zamieniana na ciepło, które jest następnie rozpraszane do powietrza przez systemy chłodzenia, takie jak wentylatory i kratki odprowadzające ciepło, stale zużywając moc czynną dostarczaną przez testowane źródło zasilania. Cały proces nie generuje pola magnetycznego, nie przechowuje energii elektrycznej i po prostu zużywa moc.

Pod względem charakterystyki elektrycznej napięcie i prąd obciążenia rezystancyjnego są idealnie w fazie, bez różnicy faz. Współczynnik mocy wynosi zawsze 1, a stan pracy jest niezwykle stabilny. Inżynierowie mogą precyzyjnie kontrolować zużycie energii poprzez regulację liczby stopni rezystorów połączonych równolegle, symulując stany ustalone pracy zasilacza.

W rzeczywistych testach obciążenia rezystancyjne służą głównie do weryfikacji podstawowej stabilności zasilania. Na przykład są one używane do testowania stabilności napięcia i częstotliwości zespołów prądotwórczych w warunkach bez obciążenia, pełnego obciążenia i przeciążenia, do sprawdzania ciągłości zasilania systemów UPS oraz do usuwania osadów węglowych w generatorach, które przez dłuższy czas pracowały przy niskim obciążeniu. Każdy test wymagający pomiaru znamionowej mocy czynnej i stabilnej obciążalności źródła zasilania zależy od obciążeń rezystancyjnych.

II. Dynamiczny gracz: Czyste obciążenie indukcyjne – Symulacja „zużycia energii pola magnetycznego” urządzeń przemysłowych

Większość urządzeń przemysłowych w naszym codziennym życiu nie jest czysto rezystancyjna. Pompy, wentylatory, sprężarki, silniki i inne urządzenia z cewkami wykazują podczas pracy charakterystykę obciążenia indukcyjnego. Indukcyjne sztuczne obciążenie jest specjalnie zaprojektowane do odwzorowania takich obciążeń przemysłowych.

Podstawowym elementem obciążenia indukcyjnego jest izolowana cewka miedziana, a jego logika działania jest całkowicie inna niż w przypadku obciążenia rezystancyjnego. Zamiast bezpośrednio zamieniać energię elektryczną na ciepło, wykorzystuje ono zasadę indukcji elektromagnetycznej – po zasileniu wokół cewki powstaje zmienne pole magnetyczne, a ciągłe utrzymywanie tego pola zużywa energię elektryczną. Ten rodzaj zużycia to moc bierna, która nie wykonuje rzeczywistej pracy, ale jest niezbędną formą obciążenia w systemach elektroenergetycznych.

Najbardziej znaczącą charakterystyką elektryczną obciążenia indukcyjnego jest to, że prąd opóźnia się względem napięcia, generując opóźnioną moc bierną i obniżając całkowity współczynnik mocy obwodu. Mówiąc prościej, napięcie osiąga szczyt jako pierwsze, a prąd pozostaje w tyle, zanim dogoni napięcie – jest to powszechna cecha przemysłowych sieci energetycznych.

Jego wartość testowa polega głównie na symulowaniu przemysłowych warunków pracy. Podczas gdy zwykłe obciążenia rezystancyjne mogą testować tylko idealne stany ustalone, obciążenia indukcyjne mogą symulować wpływ indukcyjny rozruchu silnika i pracy dużych urządzeń, testować zdolność adaptacji zasilaczy do warunków mocy opóźnionej i niskiego współczynnika mocy oraz weryfikować stabilność operacyjną generatorów i sieci energetycznych w złożonych warunkach obciążeń przemysłowych – pomagając uniknąć wahań napięcia i niskiej wydajności zasilania po faktycznym wdrożeniu.

III. Kompensator: Czyste obciążenie pojemnościowe – „Regulator fazy” systemów zasilania

Obciążenie pojemnościowe jest najbardziej unikalne spośród trzech wymienionych. Codzienne urządzenia elektryczne rzadko wykazują charakterystykę czysto pojemnościową. Jego główną rolą nie jest po prostu symulowanie obciążeń, ale kompensacja odchyleń fazowych w sieci energetycznej i równoważenie warunków zasilania – jest to „narzędzie kalibracyjne” testowania zasilania.

Podstawową zasadą obciążenia pojemnościowego jest magazynowanie ładunku i naprzemienne rozładowywanie. Sam kondensator nie zużywa mocy czynnej. Po zasileniu szybko gromadzi ładunek; podczas naprzemiennych dodatnich i ujemnych półokresów prądu przemiennego uwalnia ładunek i oddaje prąd z powrotem do obwodu, kończąc okresowy cykl ładowania i rozładowania. Cały proces nie wiąże się z prawie żadnymi stratami energii, wytwarzając jedynie pojemnościową moc bierną.

Pod względem charakterystyki elektrycznej obciążenie pojemnościowe jest dokładnym przeciwieństwem obciążenia indukcyjnego, wykazując prąd wyprzedzający napięcie. Skutecznie niweluje ono opóźnienie prądu spowodowane przez obciążenia indukcyjne, podnosi współczynnik mocy obwodu i równoważy różnice faz w sieci.

W rzeczywistych testach obciążenia pojemnościowe są głównie używane do testów optymalizacji sieci i sprawdzania niestandardowych warunków pracy. Z jednej strony mogą symulować scenariusze obciążenia pojemnościowego w celu przetestowania zdolności adaptacji fazowej precyzyjnych zasilaczy i regulatorów napięcia. Z drugiej strony mogą być łączone z obciążeniami indukcyjnymi w celu przeprowadzenia testów kompensacji współczynnika mocy, kalibrując dokładność regulacji mocy biernej zespołów prądotwórczych i rozdzielnic. Rozwiązuje to typowe problemy w sieciach przemysłowych, takie jak niski współczynnik mocy i wysokie straty energii, zapewniając wydajną pracę systemu zasilania.

IV. Połączone obciążenia RLC: Odtwarzanie złożonych scenariuszy zasilania w świecie rzeczywistym

Z zasad działania trzech indywidualnych typów obciążeń wynika jasno, że każdy z nich ma swoje ograniczenia i żaden pojedynczy typ nie może w pełni reprezentować rzeczywistego zużycia energii. W praktyce obciążenia w fabrykach, budynkach i centrach danych są mieszanką elementów rezystancyjnych, indukcyjnych i pojemnościowych. Dlatego zaawansowane banki obciążeń stosują kombinowane układy RLC.

Rezystor zużywa moc czynną, symulując podstawowe obciążenie elektryczne. Cewka indukcyjna symuluje typowe obciążenia indukcyjne, takie jak silniki przemysłowe, odtwarzając charakterystykę opóźniającą. Kondensator zapewnia kompensację fazy w celu skorygowania odchyleń sieci. Dzięki dostosowaniu proporcji tych trzech elementów w razie potrzeby i ich współpracy, mogą one dokładnie symulować współczynniki mocy w pełnym zakresie 0–1, doskonale odwzorowując złożone środowiska zasilania w zastosowaniach mieszkaniowych, przemysłowych, centrach danych i innych.

Takie kombinowane sztuczne obciążnice są również niezbędnym wyposażeniem do fabrycznych testów odbiorczych zespołów prądotwórczych, pełnej walidacji systemów UPS, debugowania modyfikacji sieci oraz corocznych przeglądów zasilaczy awaryjnych. Umożliwiają one kompleksowe sprawdzenie kluczowych parametrów, takich jak obciążalność, dokładność regulacji napięcia, odporność na uderzenia oraz zdolność adaptacji mocy biernej, pomagając w prewencyjnym wykrywaniu potencjalnych usterek przed właściwą eksploatacją.
