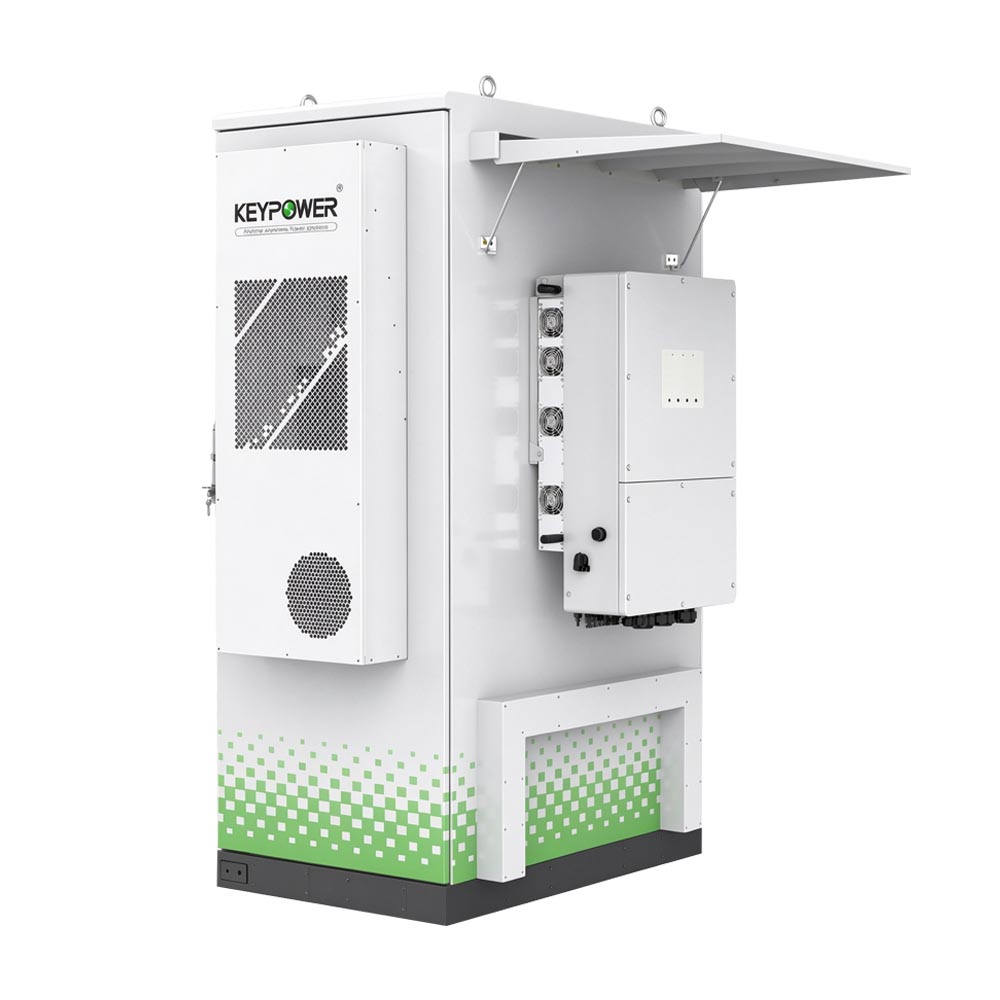

KPES-50/120A Szafa hybrydowa chłodzona powietrzem

Ogólne Maks. sprawność w obie strony 89% Żywotność cykliczna ≥8000 cykli Komunikacja Modbus TCP/IP System przeciwpożarowy Aerozol Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + wymuszone chłodzenie powietrzem Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa korozyjności atmosfery C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Hałas ≤75 dB Wysokość n.p.m. 3000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 1050 x 1350 x 2400 mm Waga 2600 kg Bezpieczeństwo / EMC UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Kodeks sieciowy EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Strona AC   Znamionowa moc wyjściowa 125 kW Znamionowe napięcie AC 400 V Zakres napięcia AC ±15% Typ sieci 3W+N+PE Częstotliwość znamionowa 50 Hz / 60 Hz Współczynnik mocy 0.99 / -1 ~ +1 THDi ≤3% Składowa stała (DC) Strona DC   Typ ogniwa LFP / 314 Ah Konfiguracja pakietu 52.2 kWh / 1P52S Konfiguracja systemu 261 kWh / 1P260S Znamionowe napięcie DC 832 V Zakres napięcia DC 728 ~ 936 V Maks. szybkość ładowania/rozładowania 0.5P Maks. głębokość rozładowania 100% (25 ± 2 ℃) ​

Ogólne Maks. sprawność cyklu pracy 89% Żywotność cykliczna ≥8000 cykli Komunikacja Modbus TCP/IP System przeciwpożarowy System aerozolowy + system zraszaczy wodnych Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + wymuszone chłodzenie powietrzem Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa korozyjności atmosfery C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Hałas ≤80 dB Wysokość n.p.m. 3000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 6058 x 2438 x 2591 mm Waga 28t Bezpieczeństwo / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Kodeks sieciowy EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Strona AC   Znamionowa moc wyjściowa 1000 kW Znamionowe napięcie AC 400 V Zakres napięcia AC ±15% Typ sieci 3W+N+PE Częstotliwość znamionowa 50 Hz / 60 Hz Współczynnik mocy 0.99 / -1 ~ +1 THDi ≤3% Współczynnik DC Strona DC   Typ ogniwa LFP / 314 Ah Konfiguracja pakietu 48.2 kWh / 1P48S Konfiguracja systemu 2170 kWh / 9P240S Znamionowe napięcie DC 768 V Zakres napięcia DC 672 ~ 864 V Maks. szybkość ładowania/rozładowania 0.5P Maks. głębokość rozładowania 100% (25 ± 2 ℃) ​

Pozycja Typ ogniwa LFP 314 Ah Konfiguracja pakietu 104,5 kWh / 1P104S Konfiguracja systemu 5,015 MWh / 12P416S Znamionowe napięcie stałe 1331,2 V Zakres napięcia stałego 1165 ~ 1498 V Maks. szybkość ładowania/rozładowania 0,5P Maks. głębokość rozładowania 100% 25 ±2 ℃ Żywotność cykliczna ≥8000 cykli System przeciwpożarowy System aerozolowy + system zraszaczy wodnych Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + chłodzenie wymuszonym obiegiem powietrza Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa antykorozyjna C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Wysokość n.p.m. 3000 m Wymiary (szer.×gł.×wys.) 6058×2438×2896 mm Waga 41,8 t Bezpieczeństwo/EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 ​

SPECYFIKACJE ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 60Hz   Model: KPX-F31P   Moc podstawowa (kW/kVA): 25/31   Moc rezerwowa (kW/kVA): 27.5/34   Zużycie paliwa przy 100% (L/H): 8.5     SILNIK：   Napędzany przez:Fawde   Model silnika: 4DW92-42D     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Klasa ochrony: IP23​

SPECYFIKACJE ZESTAWU GENERATORA   Częstotliwość: 60Hz   Model: KPX-M2300P   Moc znamionowa (kW/kVA): 1840/2300   Moc rezerwowa (kW/kVA): NA   Zużycie paliwa 100% (L/H): 483.8     SILNIK:   Napędzany przez:MTU   Model silnika: 16V4000G14S     ALTERNATOR:   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJA ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 60 Hz   Model: KPX-B112P   Moc podstawowa (kW/kVA): 90/112,5   Moc awaryjna (kW/kVA): 100/125   Zużycie paliwa przy 100% (L/H): 26     SILNIK:   Napędzany przez:Baudouin   Model silnika: 4M10G100/6     ALTERNATOR:   Typ wzbudnicy: bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJE ZESTAWU GENERATORA   Częstotliwość: 50Hz   Model: KP-S80P   Moc podstawowa (kW/kVA): 64/80   Moc rezerwowa (kW/kVA): 70,4/88   Zużycie paliwa przy 100% (L/H): 18,7     SILNIK:   Napędzany przez:SDEC   Model silnika: 4ZTAA4.1-G31     ALTERNATOR:   Typ wzbudnicy: bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJA ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 50Hz   Model: KP-SN600P   Moc podstawowa (kW/kVA): 480/600   Moc rezerwowa (kW/kVA): 528/660   Zużycie paliwa przy 100% (L/H): 122.3     SILNIK：   Napędzany przez:Scania   Model silnika: DC16 093A 02-53     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​
