KPBS-5015L Kontener magazynu energii chłodzony cieczą

Ogólne Maks. sprawność w obie strony 89% Żywotność cykliczna ≥8000 cykli Komunikacja Modbus TCP/IP System przeciwpożarowy Aerozol Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + wymuszone chłodzenie powietrzem Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa korozyjności atmosfery C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Hałas ≤75 dB Wysokość n.p.m. 3000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 1050 x 1350 x 2400 mm Waga 2600 kg Bezpieczeństwo / EMC UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A Kodeks sieciowy EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Strona AC   Znamionowa moc wyjściowa 125 kW Znamionowe napięcie AC 400 V Zakres napięcia AC ±15% Typ sieci 3W+N+PE Częstotliwość znamionowa 50 Hz / 60 Hz Współczynnik mocy 0.99 / -1 ~ +1 THDi ≤3% Składowa stała (DC) Strona DC   Typ ogniwa LFP / 314 Ah Konfiguracja pakietu 52.2 kWh / 1P52S Konfiguracja systemu 261 kWh / 1P260S Znamionowe napięcie DC 832 V Zakres napięcia DC 728 ~ 936 V Maks. szybkość ładowania/rozładowania 0.5P Maks. głębokość rozładowania 100% (25 ± 2 ℃) ​

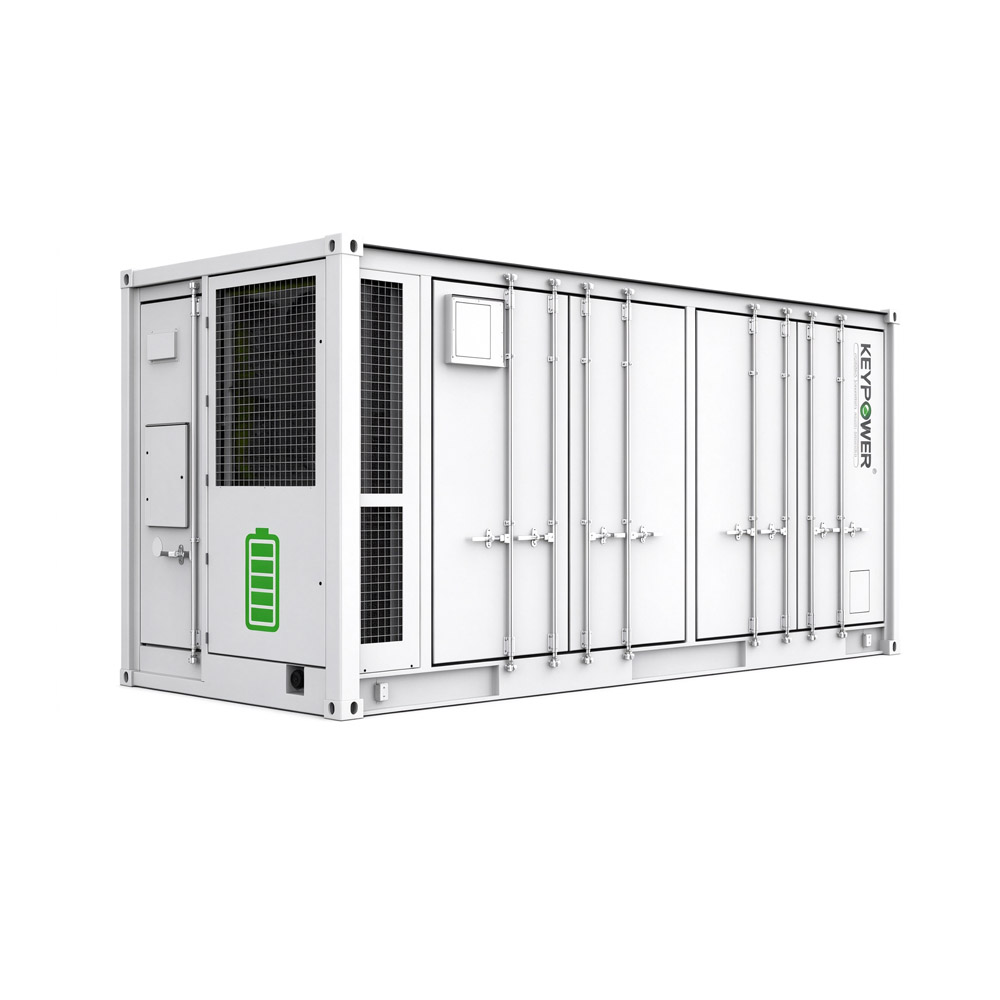

Ogólne Maks. sprawność cyklu pracy 89% Żywotność cykliczna ≥8000 cykli Komunikacja Modbus TCP/IP System przeciwpożarowy System aerozolowy + system zraszaczy wodnych Stopień ochrony IP55 Chłodzenie Chłodzenie cieczą + wymuszone chłodzenie powietrzem Temperatura pracy -25℃~55℃ (obniżenie parametrów powyżej 45℃) Klasa korozyjności atmosfery C4 (opcjonalnie C5) Wilgotność 0~95% RH (bez kondensacji) Hałas ≤80 dB Wysokość n.p.m. 3000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 6058 x 2438 x 2591 mm Waga 28t Bezpieczeństwo / EMC UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 Kodeks sieciowy EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 Strona AC   Znamionowa moc wyjściowa 1000 kW Znamionowe napięcie AC 400 V Zakres napięcia AC ±15% Typ sieci 3W+N+PE Częstotliwość znamionowa 50 Hz / 60 Hz Współczynnik mocy 0.99 / -1 ~ +1 THDi ≤3% Współczynnik DC Strona DC   Typ ogniwa LFP / 314 Ah Konfiguracja pakietu 48.2 kWh / 1P48S Konfiguracja systemu 2170 kWh / 9P240S Znamionowe napięcie DC 768 V Zakres napięcia DC 672 ~ 864 V Maks. szybkość ładowania/rozładowania 0.5P Maks. głębokość rozładowania 100% (25 ± 2 ℃) ​

Ogólne Wydajność ≥90% Szybkość ładowania/rozładowania 0.5P maks. DoD 95% (25±2℃) Żywotność cykliczna ≥8000 cykli Stopień ochrony IP55 Chłodzenie Wymuszone chłodzenie powietrzem Temperatura pracy -25~55℃ Wilgotność 0~95% RH, bez kondensacji Wysokość ≤2000 m (obniżenie parametrów powyżej 2000 m) Wymiary (szer. × gł. × wys.) 8000 x 1200 x 2100 mm Waga 1.2t Bezpieczeństwo / EMC Aerozol Łączność Ethernet/RS485 Zgodność UN38.3, IEC62477, IEC61000, IEC62619, IEC63056, UL9540A, En50549 Kodeks sieciowy G99, VDE-AR-N 41 NTS 631 / RD 16 TOR, EIFS 2005 / VDEV 0124, EN 50549-1 / EN 50549-10, VDE 0126 / UTE C 15 / VFR:2019, 99 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1,18.2,IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA N° 140, DE 21 DE MARÇO DE 2022 Wyjście AC   Moc znamionowa 30 kW                         40 kW                         50 kW Moc maks. 30 kVA                        40 kVA                        50 kVA Napięcie znamionowe 400Vac / 3P+N+PE Częstotliwość znamionowa 50Hz / 60Hz THDi Współczynnik DC Współczynnik mocy 0.8 wyprzedzający ~ 0.8 opóźniający Wejście PV   Maks. zalecana moc wejściowa 60 kW                          80 kW                          100 kW            Napięcie PV 150 ~ 850V                  150 ~ 850V                  150 ~ 850V   MPPT 3                                    4                                   4     Maks. prąd wejściowy 40A×3                          40A×4                          40A×4     Wejście akumulatora   Typ ogniwa LFP / 314 Ah System akumulatorowy 1P120S Pojemność znamionowa 120.58 kWh Napięcie znamionowe 384 V Zakres napięcia 336 ~ 432 V ​

SPECYFIKACJE ZESTAWU GENERATOROWEGO   Częstotliwość: 50Hz   Model: KP-S200P   Moc podstawowa (kW/kVA): 160/200   Moc rezerwowa (kW/kVA): 176/220   Zużycie paliwa przy 100% (L/H): 39.2     SILNIK:   Zasilany przez:SDEC   Model silnika: 6DTAA8.9-G21     ALTERNATOR:   Typ wzbudnika: bezszczotkowy, samowzbudny   Klasa izolacji: H   Klasa ochrony: IP23​

SPECYFIKACJA ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 50 Hz   Model: KP-KL8P   Moc znamionowa (kW/kVA): 6.4/8   Moc rezerwowa (kW/kVA): 7/8.8   Zużycie paliwa przy 100% (L/H): 2.1     SILNIK：   Napędzany przez:Kholer   Model silnika: KDW 1003     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJE ZESTAWU GENERATORA   Częstotliwość: 60 Hz   Model: KPX-YC200P   Moc podstawowa (kW/kVA): 160/200   Moc rezerwowa (kW/kVA): 176/220   Zużycie paliwa 100% (L/H): 50.9     SILNIK:   Zasilany przez: YUCHAI   Model silnika:YC6A285-D32   ALTERNATOR:   Typ wzbudnika: Bezszczotkowy, samowzbudny   Klasa izolacji: H   Stopień ochrony: IP23​

SPECYFIKACJA ZESTAWU GENERATORA   Częstotliwość: 50Hz   Model: KP-W3750P   Moc podstawowa (kW/kVA): 3000/3750   Moc awaryjna (kW/kVA): 3300/4125   Zużycie paliwa przy 100% (L/H): 787.7     SILNIK:   Napędzany przez: Weichai   Model silnika: 16M55D3600E310     ALTERNATOR:   Typ wzbudnicy: Bezszczotkowa, samowzbudna   Klasa izolacji: H   Stopień ochrony: IP23  ​

SPECYFIKACJE ZESPOŁU PRĄDOTWÓRCZEGO   Częstotliwość: 50Hz   Model: KP-MB1250P   Moc podstawowa (kW/kVA): 1000/1250   Moc rezerwowa (kW/kVA): 1050/1313   Zużycie paliwa 100% (L/H): 250.4     SILNIK：   Napędzany przez:Mitsubushi   Model silnika: S12R-PTA-C     ALTERNATOR：   Typ wzbudnicy: Bezszczotkowy, samowzbudny   Klasa izolacji: H   Stopień ochrony: IP23​
