Możesz dobrać rozmiar agregatu prądotwórczego z silnikiem wysokoprężnym, dopasowując jego moc do całkowitego obciążenia elektrycznego, a następnie przeliczając to obciążenie na odpowiednią wartość kVA. Dobór rozmiaru agregatu prądotwórczego jest prosty: zsumuj zapotrzebowanie na moc w watach w czasie pracy, uwzględnij udary rozruchowe i zastosuj kilka standardowych wzorów. Kalkulator doboru rozmiaru agregatu zajmie się konwersjami za Ciebie.
Jednostki rezerwowe pracują zazwyczaj na poziomie około 70% pełnej wydajności i działają krócej niż 200 godzin rocznie, zgodnie z normą ISO 8528-1. Ta wartość znamionowa wpływa na interpretację wyników doboru rozmiaru agregatu prądotwórczego. Ten przewodnik przeprowadzi Cię przez zagadnienia kW kontra kVA, instrukcję obsługi kalkulatora, kluczowe wzory, rozwiązany przykład oraz zaawansowane czynniki, takie jak rozruch silnika i współczynnik mocy.
Dobór rozmiaru agregatu prądotwórczego z silnikiem wysokoprężnym oznacza dopasowanie mocy agregatu do całkowitego obciążenia elektrycznego, a następnie przeliczenie tego obciążenia na odpowiednią wartość kVA. Rozpocznij od kompletnego spisu każdego obciążenia. Zapisz dane z tabliczki znamionowej, takie jak napięcie, natężenie prądu przy pełnym obciążeniu, współczynnik mocy i moc w koniach mechanicznych. Oddziel obciążenia ciągłe od przerywanych i ustal szczytowe zużycie z ostatnich 12 miesięcy lub na podstawie danych z tabliczki znamionowej dla planowanego sprzętu.
Twoim celem przy doborze rozmiaru jest ciągła moc robocza plus największe zapotrzebowanie rozruchowe plus rezerwa mocy. Dodaj 10-20% marginesu bezpieczeństwa na przyszły wzrost obciążenia. Przelicz wszystkie ampery na kilowaty przed doborem rozmiaru agregatu, aby każde obliczenie wykorzystywało tę samą jednostkę. Ten krok ma znaczenie, ponieważ zbyt mała jednostka ma problemy z obciążeniami rozruchowymi i niestabilnością napięcia, podczas gdy zbyt duża jednostka pracuje nieefektywnie przy lekkim obciążeniu.

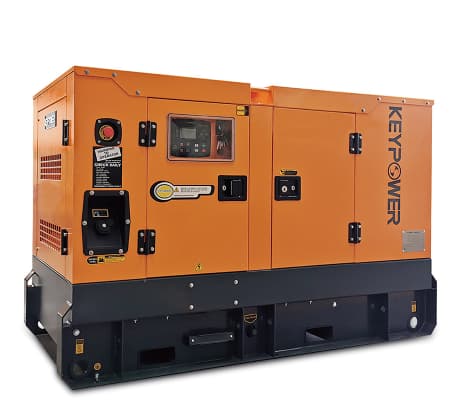

kW mierzy moc czynną, czyli energię elektryczną, która faktycznie wykonuje pracę. kVA mierzy moc pozorną, czyli całkowitą moc, jaką agregat musi dostarczyć. Obie wartości różnią się ze względu na współczynnik mocy, a relacja ta wyraża się wzorem kVA = kW / współczynnik mocy. Dla obciążenia 100 kW przy współczynniku mocy wynoszącym 0,8 wymagany rozmiar agregatu wynosi 125 kVA.
Współczynnik mocy różni się w zależności od zastosowania. Przemysłowe agregaty trójfazowe pracują zazwyczaj przy współczynniku 0,8, podczas gdy jednostki jednofazowe w budynkach mieszkalnych i małych obiektach komercyjnych często pracują przy współczynniku 1,0. Obciążenia o zmiennym współczynniku mocy sprawiają, że ta konwersja jest niezbędna, ponieważ niski współczynnik mocy podnosi całkowitą wartość kVA, którą Twój agregat musi dostarczyć.
| Typ zastosowania | Faza agregatu | Typowy współczynnik mocy |
| Mieszkalne i małe komercyjne | Jednofazowy | 1 |
| Przemysłowe | Trójfazowy | 0,8 |
Kalkulator doboru rozmiarów konwertuje wartości między kW, kVA, amperami i KM, dzięki czemu możesz przejść od mocy agregatu w kW do wartości kVA wymaganej przez Twoje zastosowanie. Ta konwersja stanowi istotę doboru rozmiaru agregatu w układzie kW do kva i zapewnia dokładność ostatecznego wyboru.
Kalkulator doboru rozmiaru agregatu rezerwowego zamienia Twoją listę obciążeń w zalecaną moc. Wprowadzasz dane w logicznej kolejności, a narzędzie zajmuje się obliczeniami. Oto co podajesz na każdym etapie.
Podział obciążeń: wymień każdą kategorię obciążenia w kW wraz z jej współczynnikiem mocy, taką jak obciążenia ratujące życie, obciążenie pompy pożarowej i opcjonalne obciążenia rezerwowe.
Dane silnika: moc w koniach mechanicznych, natężenie prądu przy pełnym obciążeniu, współczynnik mocy i napięcie systemu.
Napięcie i faza systemu: na przykład 480 V trójfazowe.
Margines bezpieczeństwa: zazwyczaj 25% na przyszłą rozbudowę i udary rozruchowe silnika.
Wybierasz również zasilanie jednofazowe lub trójfazowe. Ten wybór zmienia wartości prądu. Kalkulator rozmiaru agregatu wykorzystuje te dane wejściowe do obliczenia wymaganej wartości kVA.
Szacunki zużycia paliwa opierają się na tej samej logicie. Wprowadzasz znamionową moc kW i oczekiwany procent obciążenia, a kalkulator stosuje krzywą wydajności obciążenia z danych testowych silnika. Zużycie paliwa na kWh poprawia się wraz ze wzrostem obciążenia w kierunku optymalnego zakresu. Jednostkowe zużycie paliwa mierzy ten wskaźnik.
Obliczona wartość jest punktem wyjścia, a nie ostateczną odpowiedzią. Zalecana moc rezerwowa agregatu w kW / kVA to zazwyczaj kolejna standardowa wielkość powyżej obliczonej wartości. Obliczone zapotrzebowanie wynoszące 78,1 kVA wskazuje na jednostkę 100 kVA. Wynik 150 kVA wskazuje na 200 kVA.
Zastosuj margines rezerwy mocy przed zaokrągleniem w górę. Standardowy margines rezerwy mocy wynoszący 20% uwzględnia przyszłą rozbudowę. Dodaj do tego od 5% do 10% na regularne rozruchy w ujemnych temperaturach. W jednym z rozwiązanym przykładów margines rezerwy mocy wynoszący 10% zastosowany do obciążenia pomniejszonego o współczynnik warunków otoczenia wynoszącego 440,9 kVA dał 510,5 kVA, a kolejnym standardowym rozmiarem było 600 kVA.
Ta szczegółowa kalkulacja doboru wielkości agregatu pozwala utrzymać Twoje wyboru w realiach. Możesz dobrać wielkość agregatu z pewnością, gdy dopasujesz całkowitą moc w kVA do standardowej wartości znamionowej i upewnisz się, że zapas odpowiada warunkom w miejscu instalacji.
Główny wzór do doboru wielkości agregatu prądotwórczego z silnikiem diesla zaczyna się od prostej sumy. Dodaj całkowitą moc roboczą każdego obciążenia, a następnie dodaj pojedynczy największy prąd rozruchowy silnika. Ten prąd rozruchowy oblicza się, odejmując moc roboczą największego silnika od jego mocy rozruchowej. Ta metoda zakłada, że rozruchy silników są rozłożone w czasie, tak aby w danym momencie następował prąd rozruchowy tylko jednego silnika.
Dla układów trójfazowych skorzystaj z następującej zależności: moc czynna w watach = 1,732 x napięcie przewodowe x prąd przewodowy x współczynnik mocy. Moc pozorna w kVA = 1,732 x napięcie przewodowe x prąd przewodowy. Ten wzór pozwala bezpośrednio przeliczyć zmierzone natężenie w amperach na wartości kW i kVA, których potrzebujesz.
Współczynnik obniżenia mocy (derating) uwzględnia warunki w miejscu instalacji. Dostępna moc wyjściowa = moc znamionowa x współczynnik wysokości x współczynnik temperatury. Agregat o mocy 1000 kW ze współczynnikiem wysokości 0,92 i współczynnikiem temperatury 0,97 dostarcza 892,4 kW. Obniżenie mocy zazwyczaj zaczyna się powyżej wysokości od 500 do 1000 stóp. Większość agregatów ma moc znamionową określoną dla temperatury 77°F (25°C). Temperatury powyżej 104°F (40°C) powodują zauważalny spadek mocy.
Zasada 80% mówi, że nie należy obciążać agregatu powyżej 80% jego znamionowej wydajności przy użytku ciągłym. Ten zapas chroni silnik i alternator przed długotrwałym przeciążeniem.
Rozważmy dom z lodówką, pompą głębinową, nadmuchem pieca, oświetleniem i pompą zrzutową. Wypisz każde obciążenie i zanotuj jego moc roboczą. Lodówka pobiera 150 W, pompa głębinowa 1000 W, nadmuch pieca 500 W, oświetlenie 300 W, a pompa zrzutowa 800 W. Twoja całkowita moc robocza wynosi 2750 W.
Następnie określ prąd rozruchowy silnika dla każdego obciążenia napędzanego silnikiem. Pompa głębinowa dodaje 2000 W prądu rozruchowego, pompa zrzutowa dodaje 1200 W, a lodówka dodaje 400 W. Największy rozruch silnika pochodzi z pompy głębinowej i wynosi 2000 W.
Zastosuj metodę sumy mocy roboczych plus największy prąd rozruchowy silnika. Całkowita moc robocza wynosząca 2750 W plus największy prąd rozruchowy wynoszący 2000 W daje 4750 W. Ta wartość reprezentuje szczytowe zapotrzebowanie podczas rozruchu największego silnika.
Dodaj rezerwę na bezpieczeństwo i przyszłe obciążenia. Pomnożenie 4750 W przez 1,20 daje 5700 W. Teraz zastosuj zasadę 80% wspak. Agregat obciążony do 80% swojej mocy znamionowej musi dostarczyć 5700 W, stąd wymagana moc = 5700 / 0,8 = 7125 W. Zaokrąglij w górę do najbliższej standardowej wielkości, czyli agregatu 7500 W. Ta jednostka obsługuje wszystkie niezbędne obciążenia z odpowiednią rezerwą mocy rozruchowej.
Dobierając wielkość agregatu, pamiętaj, że porównanie mocy rozruchowej do mocy roboczej to nie jest drobny szczegół. Jednostka dobrana wyłącznie na podstawie mocy roboczej zatrzyma się, gdy silnik zacznie pracować. Prąd rozruchowy może wymagać wielokrotności ciągłego poboru przez sekundę lub dwie. Dobieranie wielkości na podstawie obciążenia rozruchowego, a nie roboczego, to dokładnie to, co sprawdza kalkulator doboru wielkości agregatu. Ta sama zasada dotyczy obliczeń całkowitej mocy w kVA dla większych systemów. Twoja całkowita moc w kVA musi uwzględniać rozruch największego silnika, a nie tylko zapotrzebowanie w stanie ustabilizowanym.
Prąd rozruchowy silnika jest przyczyną większości problemów z niedymisjonowanymi agregatami. Silnik przez chwilę pobiera wielokrotność swojej mocy roboczej. Rozruch największego silnika wyznacza Twoje szczytowe zapotrzebowanie na kVA. Ta moc rozruchowa w kVA może znacznie przewyższać zapotrzebowanie w stanie ustabilizowanym. Wypisz każdy silnik i dodaj do obciążenia bazowego wyłącznie prąd rozruchowy tego silnika. Rozłóż rozruchy w czasie, aby utrzymać prąd rozruchowy na kontrolowanym poziomie.
Współczynnik mocy zmienia się wraz ze zmianą obciążeń. Silniki pobierają różną moc bierną, tworząc obciążenia o zmiennym współczynniku mocy. Traktuj moc pozorną jako górny limit, który Twój agregat musi pokryć. Kondensatory kompensacji współczynnika mocy mogą zmniejszyć to obciążenie bierne. Przelicz każde obciążenie na kVA i kvar zamiast śledzić wyłącznie kW. W przypadku mieszanych obciążeń o zmiennym współczynniku mocy agregat dobrany wyłącznie na podstawie kW zawiedzie. Oblicz całkowitą moc w kVA przy najbardziej niekorzystnym współczynniku mocy.
Praca równoległa zwiększa wydajność. Dwie jednostki na wspólnej szynie mogą pracować razem, jeśli parametry elektryczne oraz systemy regulatora i AVR są zgodne. Przed załączeniem napięcie, częstotliwość i kolejność faz muszą być zgodne. Napięcie w granicach 2-5%, częstotliwość w granicach 0,1-0,2 Hz, kąt fazowy poniżej 10-20 stopni. W trybie pracy zrzutu obciążenia (droop) obciążenia dzielą się proporcjonalnie do wydajności.
Wysokość n.p.m. zmniejsza gęstość powietrza i moc silnika. Obniżenie mocy zazwyczaj zaczyna się powyżej 1500 stóp. Silniki wolnossące tracą 3,5% na każde 1000 stóp. Silniki z turbodoładowaniem tracą 2,5%.
Temperatura również ma znaczenie. Agregat oznaczony mocą znamionową w temperaturze 40°C dostarcza moc znamionową w kW. Powyżej 40°C moc wyjściowa spada o 2-4% na każde 5°C wzrostu temperatury. Chłodnica o wysokiej temperaturze otoczenia z większym rdzeniem i wentylatorem o wysokim sprężu ogranicza te straty. Dopasuj chłodnicę, wentylator i współczynnik obniżenia mocy. Miejsca na pustyni mogą wymagać chłodnicy zdalnej.
Zastosuj oba czynniki do swojego obciążenia. Agregat o mocy 500 kW na dużej wysokości n.p.m. dostarcza mniej niż znamionowa moc w kW. Dodaj obniżenie mocy z powodu temperatury. Ostateczna wartość znamionowa musi przewyższać obciążenie. Obniżenie mocy zmniejsza moc roboczą, jaką możesz pobrać. Połącz to z obciążeniami o zmiennym współczynniku mocy, a wymagana moc w kW wzrośnie. Zweryfikuj dane z arkuszem danych producenta.
Masz teraz powtarzalny proces. Wypisz każde obciążenie, zsumuj całkowitą moc roboczą, przelicz na kW i kVA, a następnie dodaj prąd rozruchowy największego silnika. Zastosuj obniżenie mocy ze względu na wysokość n.p.m. i temperaturę. Potwierdź wynik w kW za pomocą kalkulatora.
Współczynnik mocy i rozruch silnika w największym stopniu wpływają na końcową wielkość. Niski współczynnik mocy podnosi wymaganą moc w kVA. Duży prąd rozruchowy silnika zwiększa zapotrzebowanie na moc roboczą w watach.
Zawsze dobieraj wielkość agregatu z marginesem bezpieczeństwa. Poradniki najczęściej zalecają dodatkowe 10-30% zapasowej mocy, przy czym 10-20% pojawia się najczęściej.
Przed zakupem zweryfikuj znamionową moc w kW z arkuszem danych producenta. Ten krok chroni Twoją decyzję o doborze wielkości agregatu z silnikiem diesla. Prawidłowy dobór wielkości agregatu zawsze obejmuje to ostateczne sprawdzenie.
Dodaj całkowitą moc roboczą każdego urządzenia, które planujesz zasilać. Następnie dodaj prąd rozruchowy największego silnika. Zastosuj zasadę 80% i zaokrąglij w górę do najbliższej standardowej wielkości. Kalkulator wielkości agregatu potwierdza Twoją ostateczną wartość.
Podziel swoje obciążenie w kW przez współczynnik mocy. Obciążenie 100 kW przy współczynniku mocy 0,8 wymaga 125 kVA. Przemysłowe jednostki trójfazowe zazwyczaj pracują przy współczynniku 0,8, podczas gdy jednofazowe jednostki domowe często pracują przy współczynniku 1,0.
Tak. Dwie jednostki na wspólnej szynie pracują razem, gdy napięcie, częstotliwość i kolejność faz są zgodne. Napięcie musi utrzymywać się w granicach 2-5%, częstotliwość w granicach 0,1-0,2 Hz, a kąt fazowy poniżej 10-20 stopni. Obciążenia dzielą się wtedy proporcjonalnie do wydajności.
Silnik podczas rozruchu pobiera przez chwilę wielokrotność swojej mocy roboczej. Ten prąd rozruchowy ustala Twoje zapotrzebowanie szczytowe. Jednostka dobrana wyłącznie na podstawie stałego poboru zatrzyma się. Zawsze dobieraj wielkość na podstawie rozruchu największego silnika, a nie tylko ciągłego obciążenia.
Wysokość n.p.m. zmniejsza gęstość powietrza i moc silnika. Obniżenie mocy zazwyczaj zaczyna się powyżej 1500 stóp. Silniki wolnossące tracą 3,5% na każde 1000 stóp, a silniki z turbodoładowaniem tracą 2,5%. Kalkulator doboru wielkości agregatu rezerwowego pomaga potwierdzić obniżoną moc znamionową.
